4m Brown Complete Gutter System, Rain Gutter Kit

Set Regenrinne 4m braun System 100


Das RINNENSYSTEM BRYZA ist ein etabliertes Produkt, welches Anfang 2004
auf den Markt gebracht wurde. Bei BRYZA handelt es sich um ein komplettes System,
bestehend aus Rinnen mir einem halbrunden Querschnitt von 75, 100 und 125 einer
Gruppe von Formstücken sowie Fallrohren mit zwei Durchmessern von 63 und 90mm.
Die diskrete Eleganz von klassischen Formen, leichter Montage sowie eine Auswahl
von zwei Farben in verschiedenen Größen lassen sämtliche Kundenwünsche in Erfüllung
gehen.

         Braun (RAL 8017)              -              Graphit (RAL 7021)

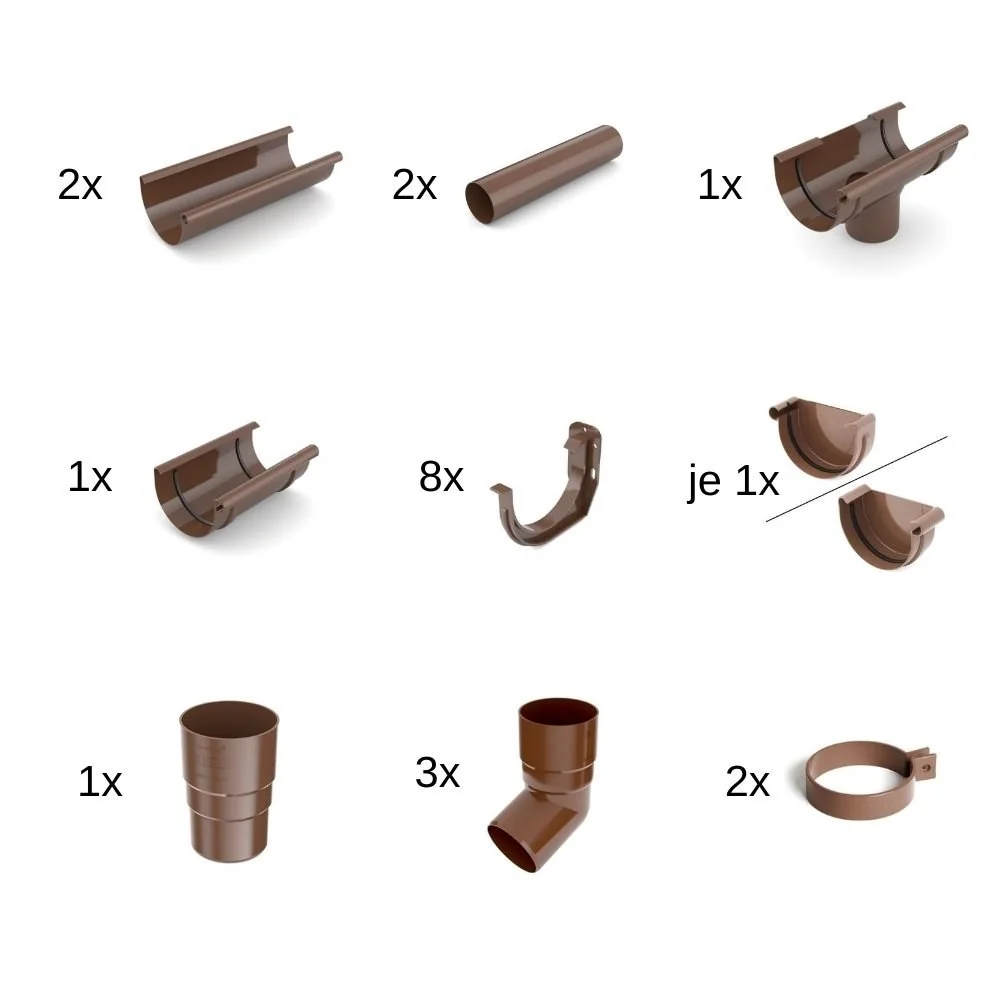

100 System - SET besteht aus:


Anzahl je nach SET siehe Produktbild!

• 100er Dachrinne a 2m
• 100er Rinnenkappen (rechts/links)
• 100er Rinnenhalter
• 90er Fallrohr a 2m
• 90er Rohrmuffe
• 90er Bogen 67,5°
• 90er Bügel für Fallrohr
• Stutzen 100er Rinne auf 90er Fallrohr
• 100er Rinnenverbindung (ab 4m SET)

Rinnensystem-Teile


1.    "Dachrinne" 75, 100, 125mm; 2m
2.    "Rinnenhalter" 75, 100, 125mm
3.    "Eckstück innen 90°" 75, 100, 125mm
4.    "Rinnenverbinder" 75, 100, 125mm
5.    "Eckstück außen 90°" 75, 100, 125mm
6.    "Stutzen" 75/63, 100/63, 100/90, 125/90mm
7.    "Rinnenkappe rechts/links" 75, 100, 125mm
8.    "Fallrohr" 63, 90mm
9.    "T-Stück" 63, 90mm
10.  "Bügel (PVC)" 63, 90mm
11.  "Fallrohrverbindung/-muffe" 63, 90mm
12.  "Reduktion" 90/63mm
13.  "Bogen 67,5°" 63, 90mm
14.  "Rinneneisen (Metall) einstellbar" 75, 125mm
15.  "Haken für PVC Bügel" 120, 160, 180, 220, 250, 350mm
16.  "Eckstück innen einstellbarer Winkel 120° bis 145°" 125mm
17.  "Eckstück außen einstellbarer Winkel 120° bis 145°" 75, 100, 125mm


Verbindungsart


Die Rinnen werden durch eine Rastverbindung mit den Rohr-Formstücken miteinander verbunden.
Die Verbindung wird mit einem in der Nut eines Rohr-Formstückes befindlichen Gummiprofil
abgedichtet. Diese Verbindungsart ermöglicht eine einfache Montage und gewährleistet die erforderliche
Dichtheit. Die Verbindung von den Fallrohren mit den Rohr-Formstücken erfolgt mit den Verbindungs-
muffen ohne Dichtung. Die genannten Verbindungsarten lassen thermische Längenänderungen
von den Rinnensystem-Teilen kompensieren.


Bitte bei Montage beachten!


Die PVC sowie Stahlhalter werden direkt an den Dachlatten bzw. Sparren montiert.
Der Halterabstand soll 40-50cm betragen. Zur richtigen Wasserableitung soll die
Rinne eine Neigung von 2mm pro 1m in Richtung Stutzen aufweisen.

Zuschneiden der Rinnen und Fallrohre


Rinne oder Fallrohr mit einer Feinzahnsäge im rechten Winkel auf richtige Länge zuschneiden.

Rinnenmontage in den Haltern und Montage der Stutzen und Einzelteile


Die Montage in den PVC- sowie Metallhaltern beginnt mit dem Einlegen der
Rinnenbördelung in die Halter-Frontnase, dann ist der Rinnen-Innenteil
unter die hintere Nase einzudrücken.
Eckstück, Stutzen und Rinnenverbindungsstück werden durch Aufschieben
auf die Rinnen-Frontbördelung und dann Einrasten an hinterer Rinnenbördelung montiert.
Bei dem Verbinden ist auf richtige Lage von Dichtungen in Stutzen, Verbindungsstücken
und Eckstücken sowie auf Begrenzer an der Innenfläche dieser Teile zu achten.
Es wird empfohlen, zusätzliche Rinnenhalter an den Rinnenverbindern, Stutzen und
Eckstücken zu montieren.

Eckstück, Stutzen und Rinnenverbindungsstück werden durch Aufschieben
auf die Rinnen-Frontbördelung und dann Einrasten an hinterer Rinnenbördelung montiert.
Bei dem Verbinden ist auf richtige Lage von Dichtungen in Stutzen, Verbindungsstücken
und Eckstücken sowie auf Begrenzer an der Innenfläche dieser Teile zu achten.
Es wird empfohlen, zusätzliche Rinnenhalter an den Rinnenverbindern, Stutzen und
Eckstücken zu montieren.
